牌號：國際 TA3純鈦棒 / 美標 GR3純鈦棒

鈦是一種新型金屬，鈦的性能與所含碳、氮、氫、氧等雜質(zhì)含量有關(guān)，比較純的碘化鈦雜質(zhì)含量不超過0.1％，但其強度低、塑性高。99.5％工業(yè)純鈦的性能為：密度ρ=4.5g/cm3，熔點為172
TA3工業(yè)純鈦的特點是：
強度不高，但塑性好，易于加工成行，沖壓、焊接、可切割加工性能良好；在大氣，海水，濕氯氣及氧化性、中性、弱還原性介質(zhì)中具有良好的耐蝕性，

抗氧化性優(yōu)于大多數(shù)奧氏體不銹鋼但耐熱性較差，使用溫度不太高。

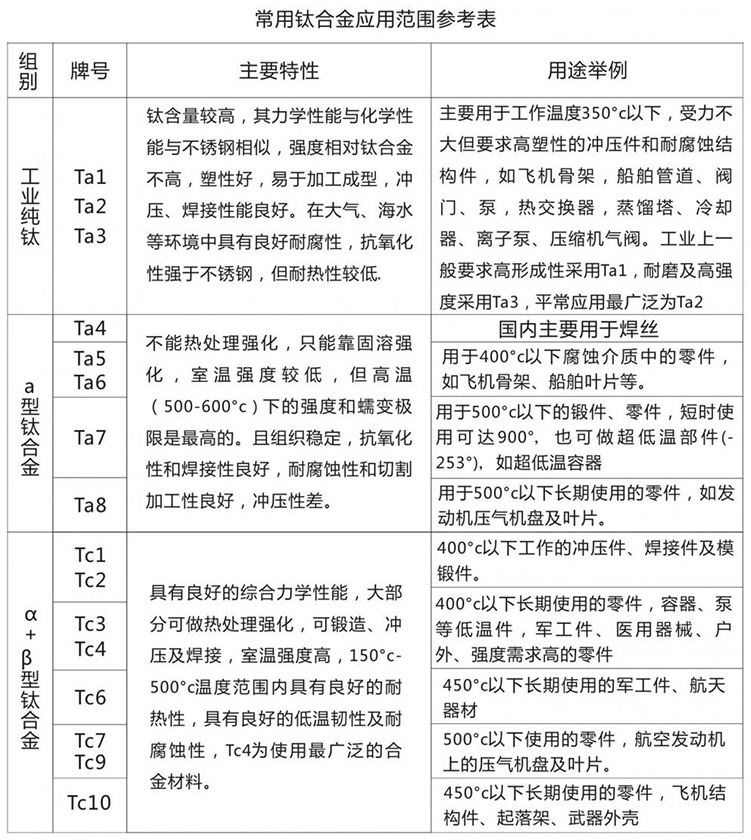

工業(yè)純鈦按其雜質(zhì)含量的不同，分為TA1.TA2和TA3三個牌號。這三種工業(yè)純鈦的間隙雜質(zhì)元素是逐漸增加的，故其機械強度和硬度也隨之逐級增加，但塑性.韌性相應(yīng)下降。
工業(yè)上常用的純鈦是TA2，因其耐蝕性能和綜合力學(xué)性能適中。對耐腐和強度要求較高時可采用TA3。對要求較好的成型性能時可采用TA1。
TA3純鈦主要用途:
主要用作工作溫度360度以下，受力不大但要求高塑性的沖壓件和耐蝕結(jié)構(gòu)零件，例如：飛機的骨架及蒙皮，發(fā)動機附件，船舶用耐海水腐蝕管道、閥門、泵。

海水淡化系統(tǒng)零部件，化工上的熱交換器.泵體、蒸餾塔、冷卻器、攪拌器、三通、葉輪、堅固件、離子泵、壓縮機氣閥以及柴油發(fā)動機活塞、連桿、葉簧等。
TA3純鈦成份：Fe≤0.4 C≤0.1 N≤0.05 H≤0.015 O≤0.3 其它總和0.4
TA3純鈦機械性能：抗拉強度：540MPA 屈服強度：410MPA 延伸率：15% 端面收縮率：25%

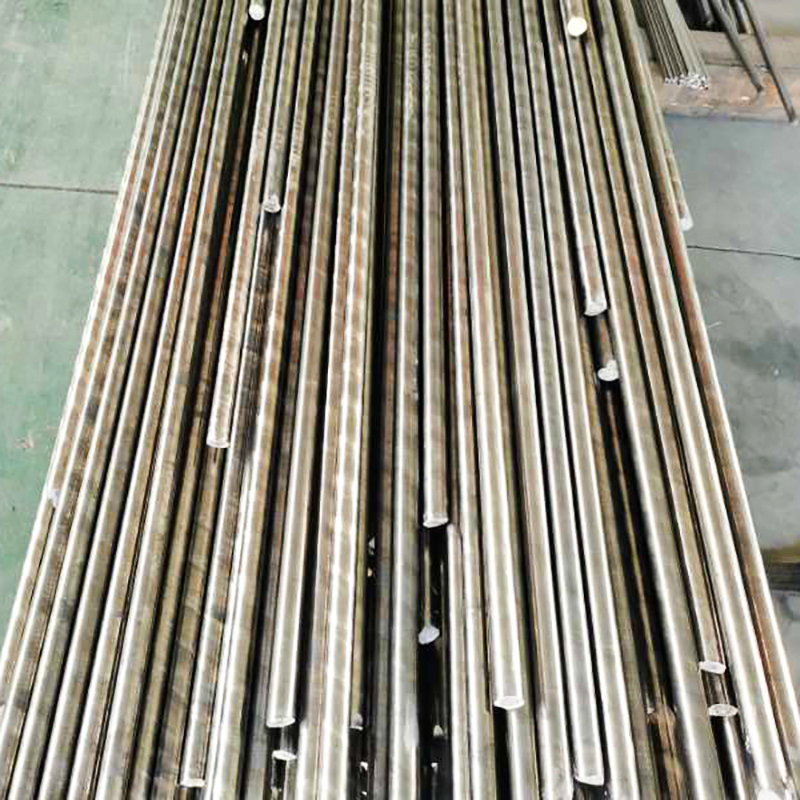

鈦棒制造工藝：熱鍛-熱軋-車光（磨光）

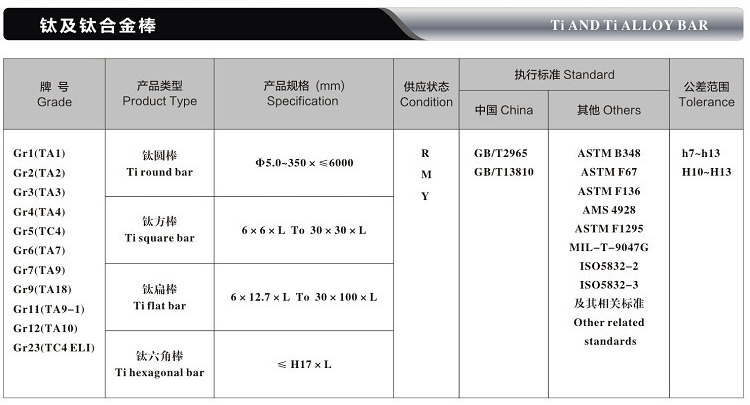

產(chǎn)品規(guī)格：直徑2mm--350mm * L<(6000mm)

化學(xué)成分：工業(yè)純鈦
鈦棒執(zhí)行標準: 國標：GB/2965-2007、GB/T13810、Q/BS5331-91
　　　　　　　美標：ASTM B348、ASTM F136、ASTM F67、AMS4928

性能標準：我們產(chǎn)品的化學(xué)成分均符合GB/T2965-2007標準 以及ASTM B348 美標標準
最小起訂量：10kg起
材質(zhì)報告：發(fā)貨前我們均提供國家材質(zhì)檢測報告

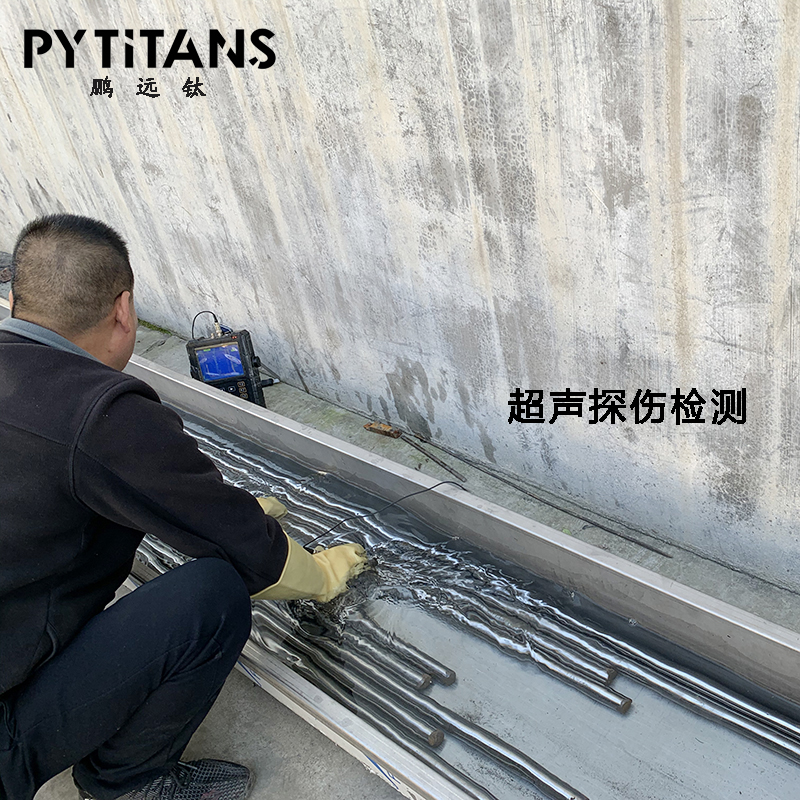

檢測儀器：超聲探傷

檢測作用：利用超聲波非破壞性地檢查鈦材料有沒有內(nèi)部缺陷、傷痕的一種檢測技術(shù)

包裝標準：我們按照標準木箱包裝
